Modbus 配置

对设备的Modbus RTU/TCP协议参数进行远程配置。

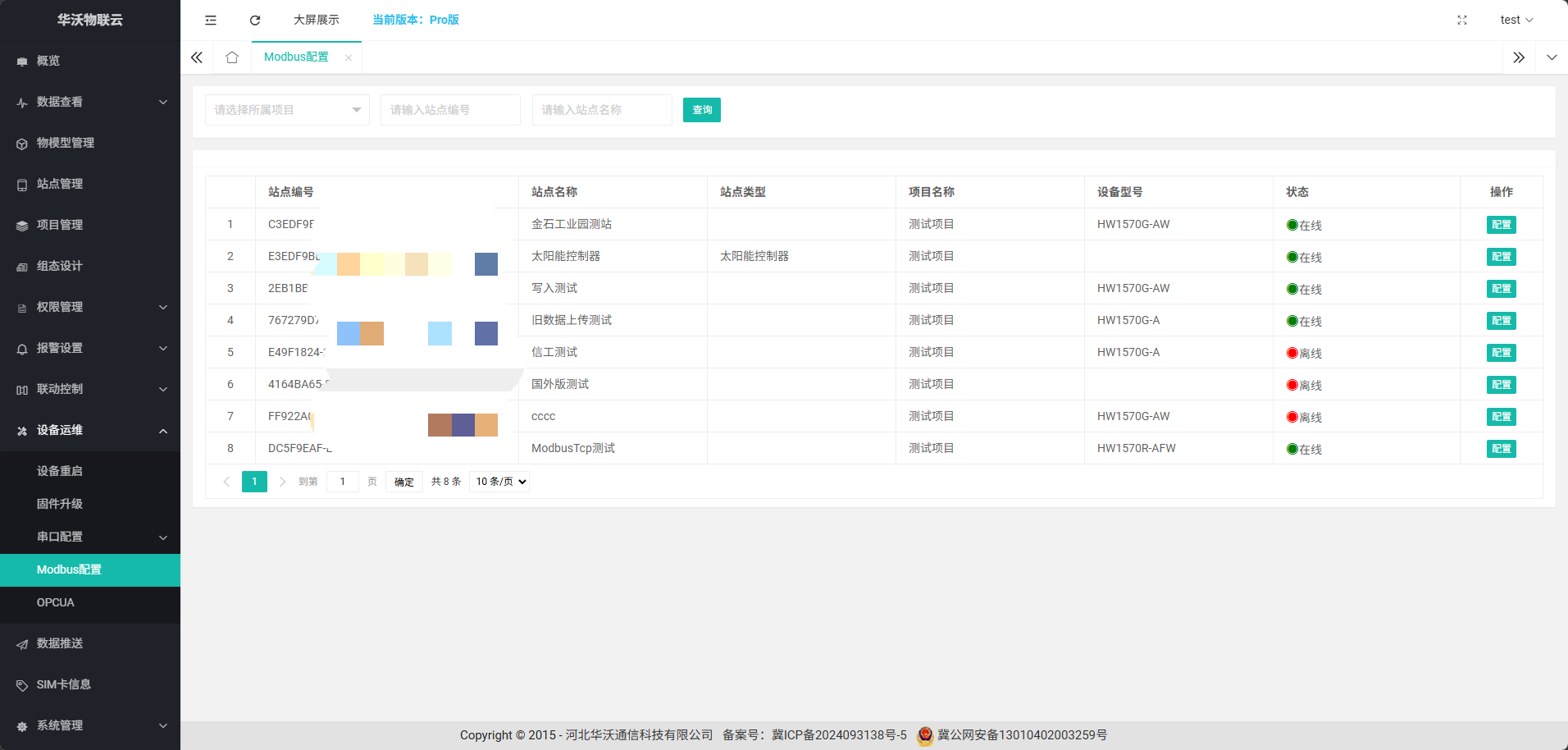

通过菜单【设备运维】->【Modbus配置】进入Modbus 配置页面。在该页面可进行Modbus的配置操作。

页面上方可按照项目名称、站点编号或站点名称进行搜索。下方显示站点列表。

【配置】：配置设备的Modbus参数。

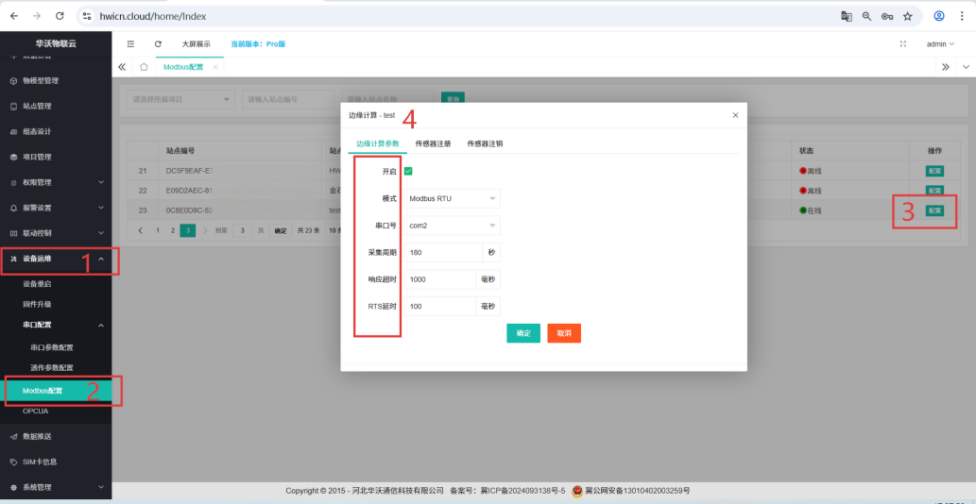

边缘计算配置

点击表格右侧的【配置】按钮，弹出边缘计算配置的对话框，第一个显示的标签页即为边缘化计算配置。

【开启】：是否开启边缘计算（Modbus）服务。

【模式】：选择Modbus的模式。支持：Modbus RTU、Modbus TCP两种模式。

【采集周期】：填写数据采集的周期时间。

【串口号】：选择使用的串口。Modbus RTU 专属配置。

【响应超时】：填写Modbus超时时间。

【RTS延时】：填写RTS延时时间。

在边缘计算参数填写完毕后，点击【确定】按钮，向设备下发边缘计算参数配置，点击【取消】按钮，取消配置的下发。

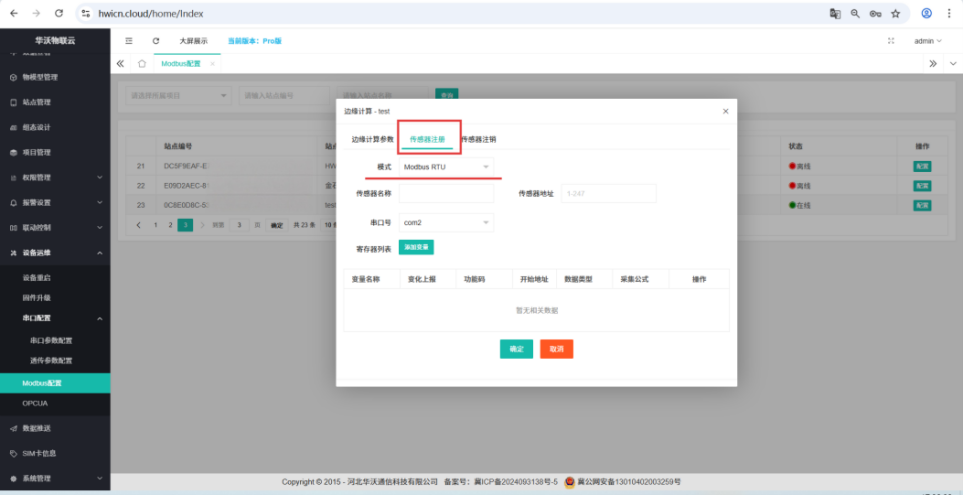

传感器注册

点击表格右侧的【配置】按钮，弹出边缘计算配置对话框，点击第二个标签页即为传感器注册。

【模式】：选择Modbus 模式，支持：Modbus RTU和Modbus TCP两种模式

【传感器名称】：填写要配置的传感器的名称。注意：该名称要与物模型中的传感器标题一致。

【传感器地址】：填写传感器的地址。

【串口号】：Modbus RTU专属配置。选择要使用的串口号。

【服务器地址】：Modbus TCP专属配置。填写服务器的地址。

【超时时间】：Modbus TCP专属配置。填写Modbus TCP的超时时间。

• 以上为传感器的 基本配置 ，填写完毕后添加传感器的变量。

添加变量

点击【添加变量】按钮，弹出添加变量对话框。

【名称】：填写要配置的变量的名称。注意：该名称要与物模型中的变量标题一致。

【变化上报】：是否开启变化上报。开启之后只有在数据产生变化时设备才会上报数据。

【功能码】：选择要使用的功能码（Modbus 协议的功能码）。

【开始地址】：填写寄存器起始地址。

【数据类型】：选择数据解析类型（如 8Bit）。

【采集公式】：对设备原始数据的解析公式（如 X/10，将原始数据除以 10 得到实际值）。

在变量信息填写完毕后，点击【确定】按钮添加变量，点击【取消】按钮，取消添加变量。如果有多个变量请重复以上 添加变量 的操作。

如需删除或编辑变量，请点击表格中对应的【编辑】和【删除】按钮。

在传感器信息和变量填写完毕后，点击【确定】按钮，向设备发送注册传感器的命令。点击【取消】按钮，取消发送注册命令。

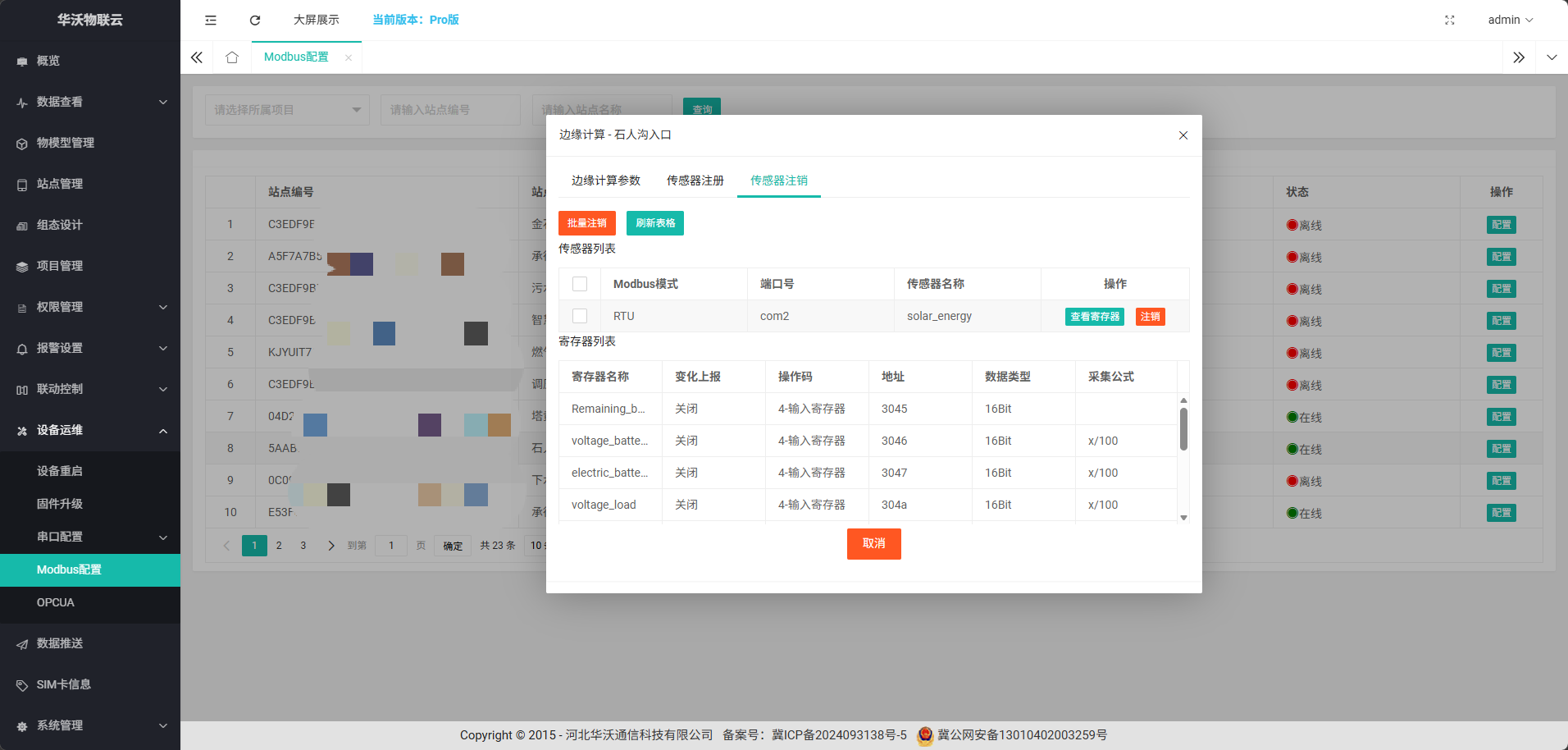

传感器注销

点击表格右侧的【配置】按钮，弹出边缘计算配置对话框，点击第三个标签页即为传感器注销。

在该页面可查看设备上配置的传感器以及传感器的变量，还可以注销在设备上配置的传感器。

传感器列表

显示设备中配置的传感器。

【查看寄存器】：查看该传感器中配置的寄存器变量，在寄存器列表中显示。

【注销】：向设备发送注销命令，注销该传感器。

传感器注销还支持批量注销功能。在传感器列表中勾选要注销的传感器，点击【批量注销】按钮，弹出二次确认提示，点击【确定】向设备下发注销传感器的命令。

【刷新表格】按钮用于刷新传感器列表。
