物模型管理

什么是物模型​

物模型，定义设备的 “数据模板”，是设备与平台通信的基础。
物模型是对设备数据采集、传输、解析规则的定义，相当于设备的 “说明书”，需先根据设备类型（如温湿度传感器、流量计、超声波液位计）创建对应的物模型，后续站点添加设备时关联已创建的物模型，平台才能正确解析设备上传的数据。

通过菜单【物模型管理】进入物模型管理页面。在该页面可进行物模型的管理操作。

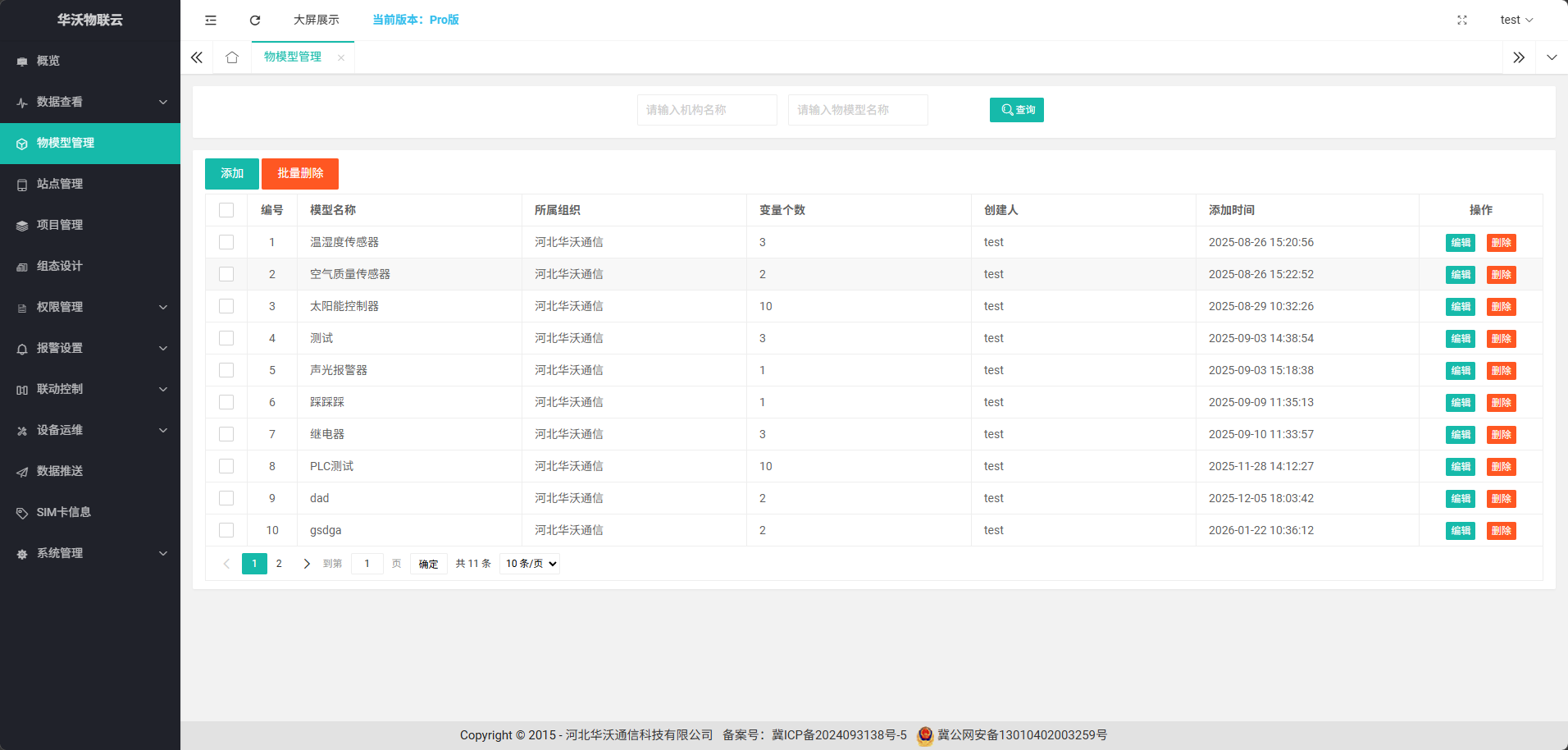

物模型管理

页面上方可按照机构名称和物模型名称进行搜索。下方显示物模型列表。

【编辑】：编辑物模型信息。

【删除】：删除物模型。

添加物模型​

点击表格上方的【添加】按钮，弹出添加物模型的对话框。

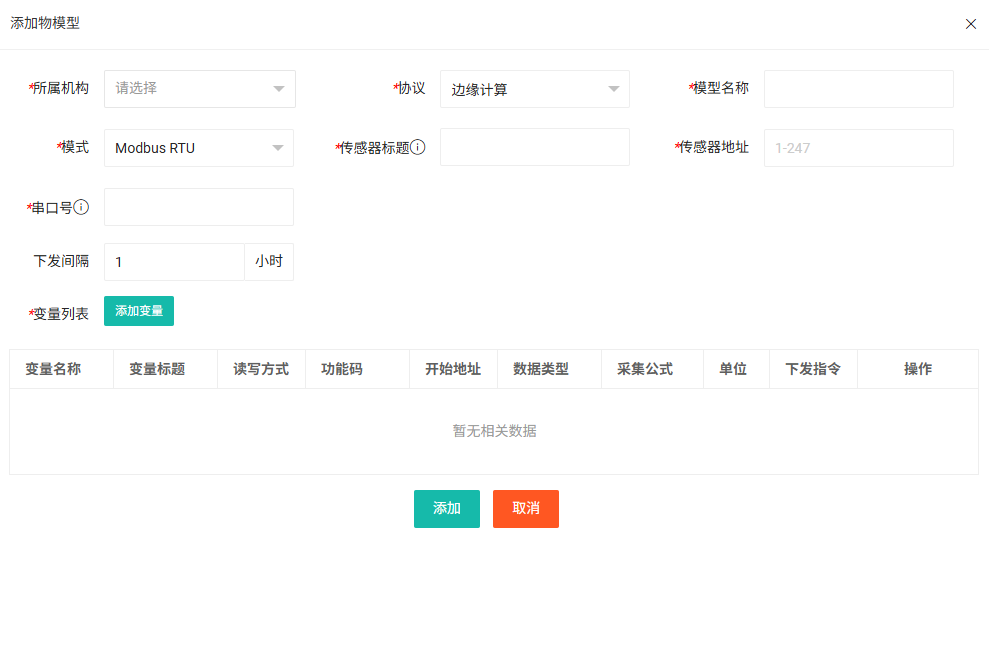

添加物模型

物模型支持多种协议。包括 Modbus RTU，Modbus TCP，OPCUA。下边将逐个讲解。

Modbus RTU​

创建基于 Modbus RTU 协议的物模型，适配串口通信的设备（如现场的温湿度、流量计等有线设备）。

Modbus RTU

【所属机构】：选择物模型归属的企业/机构，与项目所属机构匹配。

【协议】：选择边缘计算，是设备与平台的通信规则。

【模型名称】：填写物模型名称（如 “温湿度传感器模型”“流量计模型”），标识模型类型。

【模式】：选择Modbus RTU（串口协议）。

【传感器标题】：与设备配置名称一致，用来识别设备上报数据。

【传感器地址】：1-247，Modbus 协议的设备从站地址，与实际设备地址一致。

【串口号】：设备与传感器通信的串口号，需要与设备配置一致。

【下发间隔】：若传感器需要定时下发指令，填写指令下发的时间间隔（单位：小时）。

  • 以上为物模型的 基本配置 ，填写完毕后为该物模型添加变量。

添加变量​

点击【添加变量】按钮，弹出添加变量对话框。

【变量名称】：用于平台显示的变量名称（如 “温度”“湿度”“流量”）。

【变量标题】：设备中实际配置的变量名。需要与设备配置名称一致，用来识别设备上报数据。

【读写方式】：选择 “只读 / 读写”，只读为仅采集设备数据，读写为可采集 + 下发指令控制设备。

【功能码】：1 - 线圈状态（Modbus 协议的功能码，与设备配置的参数匹配）。

【开始地址】：Modbus 协议的寄存器起始地址，与设备参数的寄存器地址一致。

【数据类型】：选择数据解析类型（如 8Bit），与设备上传的数据格式匹配。

【采集公式】：对设备原始数据的解析公式（如 X/10，将原始数据除以 10 得到实际值）。

【单位】：填写参数的计量单位（如℃、% RH、m³/h）。

【下发指令】：若传感器需要定时下发指令，填写需要下发的指令的值（十进制数据）。

在所有信息填写完毕后，点击【确定】添加变量，点击【取消】关闭弹窗并丢弃填写的值。如果有多个变量请重复以上 添加变量 的操作。

变量添加完毕后的效果如下。

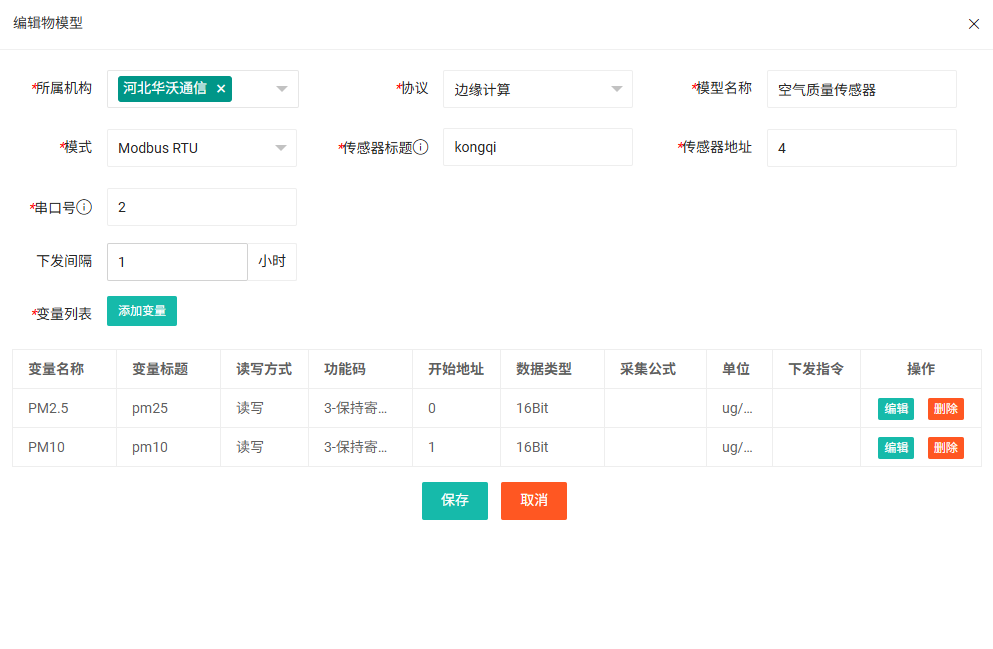

添加变量

如需删除或编辑变量，请点击表格中对应的【编辑】和【删除】按钮。

点击【保存】按钮，保存该物模型信息，物模型添加完毕。点击【取消】，取消物模型的添加并关闭弹窗。

Modbus TCP​

创建基于 Modbus TCP 协议的物模型，适配网络通信的设备（如带网口的温湿度、流量计等无线 / 有线网络设备）。

创建基于 Modbus TCP 协议的物模型的大致配置与 Modbus RTU 相似。 以下只介绍 Modbus TCP 的专属配置。

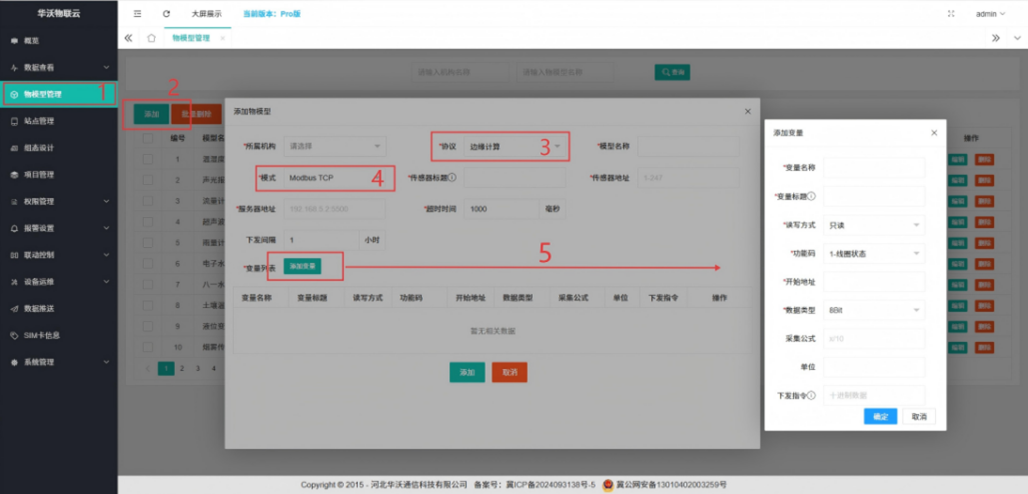

Modbus TCP

【模式】：选择Modbus TCP。

【服务器地址】：填写 Modbus TCP 服务器的 IP + 端口（如 192.168.52:5500），是设备与平台的网络通信地址。

【超时时间】：单位毫秒，设置平台与设备通信的超时阈值，超时则判定通信失败。

  • 以上为物模型的 基本配置 ，填写完毕后为该物模型添加变量。操作步骤请参照 【添加变量】。

OPCUA​

创建基于 OPCUA 协议的物模型，适配工业级设备/系统（如工业PLC、DCS 系统）的数采需求，是工业物联网的常用协议。

创建基于 OPCUA 协议的物模型的大致配置与 边缘计算 相似。 以下只介绍 OPCUA 的专属配置。

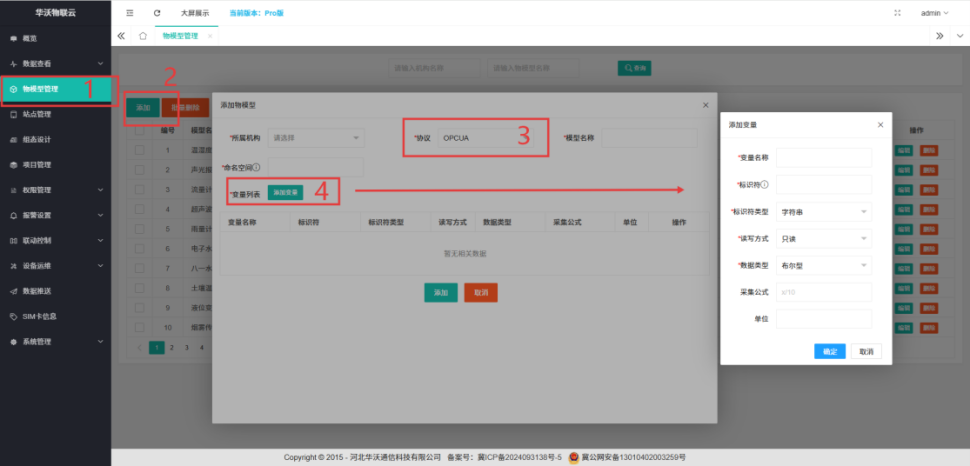

OPCUA

【命名空间】：OPCUA 协议的命名空间编号（示例为 2），与工业设备/系统的命名空间一致。

  • 以上为物模型的 基本配置 ，填写完毕后为该物模型添加变量。
    OPCUA 的变量添加步骤与其他协议相似，请参照 【添加变量】。但变量的参数有所不同，以下只介绍 OPCUA 的专属变量参数。

【标识符】：OPCUA 协议的节点标识符，是设备参数的唯一标识。

【标识符类型】：选择 “字符串 / 数字”，与设备的标识符格式匹配。
